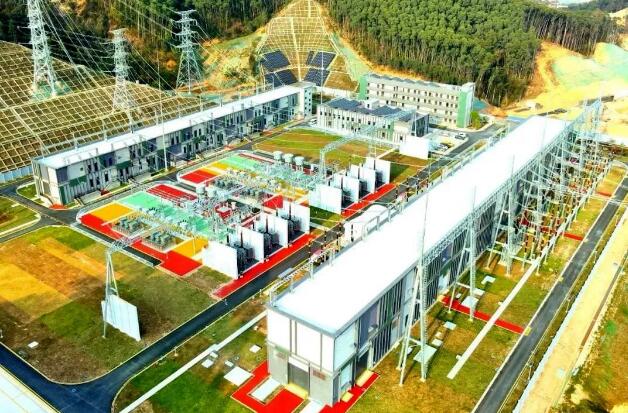

近日，在廣東省廣州市黃埔區九龍鎮的半山之間，總投資5.7億元的500千伏科北變電站穩定運行200余天。該站是全國首個“近零能耗”示范站，中國電氣裝備所屬山東電工電氣提供6臺500千伏主變壓器，為黃埔區、廣州開發區的用電需求提供可靠設備，為創新產業集群新增一個“大電源”。

　　100%選用國產技術和材料

　　500千伏科北變電站是國內100%選用國產技術和材料、首個設備電壓等級最高的全面自主可控變電站。山東電工電氣所屬設備公司作為電站主要設備供貨商，致力于推進超高壓交流變壓器絕緣材料的國產化，突破國外技術封鎖，全部采用國產設備，并全面驗證了設備功能、性能和運行的穩定性，踐行國有企業的責任和擔當。

　　“該項目產品從電磁線、硅鋼片、絕緣件、無勵磁分接開關、套管等主要材料及組部件到氣體繼電器、油位計及密封墊圈等小的配套件，100%選用國產技術和材料。”設備公司交流設計部主任說。

　　設備公司超前策劃，針對開關調壓范圍大、電流大、絕緣水平高、局放量小等要求，提前與國內開關廠家進行充分溝通，采用體積小、可靠性高、開關觸頭載流能力及一致性均高于進口開關的產品，在滿足使用要求的同時，解決了進口開關價格高、交貨期長等制約生產的難題。

　　聯合國內套管廠家，提高了套管的機械性能，減少了密封面的數量，套管整體結構更加可靠。

　　聯合密封墊廠家及國內高校，開展國產絕緣材料及密封件的老化研究及壽命預測分析，保證了國產材料的可靠性，滿足變壓器長期安全運行的要求。

　　節能降碳“全拉滿”

　　“500千伏科北變電站變壓器空負載損耗值均低于二級能效要求值，通過采用創新節能技術等措施，更加符合‘雙碳’目標，為建設美麗城市提供綠電。”設備公司交流設計部高級技術專家說。

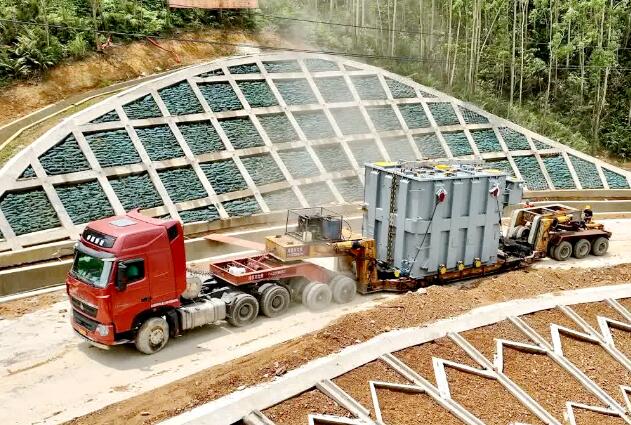

　　500千伏科北變電站是“近零能耗”的500千伏變電站，以綠色低碳的電能為新時代粵港澳大灣區高質量發展提供源源不斷的強大動力。設備公司為滿足項目綠色環保需求，在產品節能降碳等方面提出更高要求，研制出具有損耗低、體積小、重量輕、無局放、可靠性高等特點的優質產品，6臺變壓器均一次性通過全部出廠試驗，現場一次投運成功，正在安全運行。

　　安全系數“大突破”

　　500千伏科北變電站主變型號為ODFS-334000/500，共有9個分接，調壓范圍、分接位置數量是常規產品的2倍，較以往同容量、同電壓的常規結構主變，調壓線圈合成電流明顯增大，引線漏磁明顯增強。

　　設計人員從電、磁、熱、力等方面對變壓器結構進行全面優化，采用新型漏磁控制技術，確定合理的磁屏蔽位置及面積，有效控制雜散損耗及結構件中的溫升。優化主柱調壓結構和無勵磁分接開關布置位置，大幅減小變壓器的體積及重量。改進調壓線圈結構型式，提高調壓線圈整體強度及抗短路能力，確保變壓器質量和長期安全穩定運行。

　　研發人員利用專業軟件，對國產絕緣材料在電熱耦合作用下的電氣性能及密封件的機械性能，以及泄露進行綜合仿真分析，確保產品質量和長期安全穩定運行?；谀Ｐ驮囼為_展國產絕緣材料的電氣特性、散熱特性及機械特性研究，形成各種國產絕緣材料及密封件的性能參數庫。
