光伏電池組件是太陽能光伏發電最基本的單元，背板位于太陽能由池組件背面的最外層，用于防止光伏組件因環境因素對聚合物膠膜、電池峰材料的侵蝕。

為了使太陽能電池保持最佳的工作狀態并維持25或30年，甚至更長的使用壽命，光伏背板應具有可靠的機械性和電氣絕緣性、優異的耐高低溫性、水汽阻隔性和耐紫外老化性等。

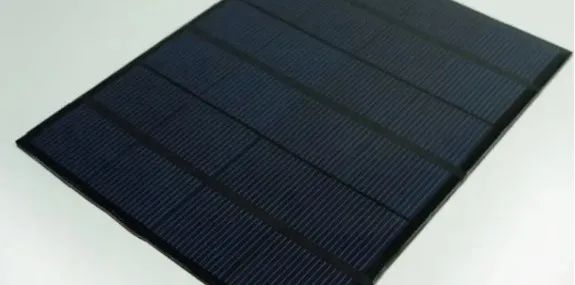

光伏電池組件

目前主流的光伏背板為多層復合結構，包括基材層、保護層以及膠黏層，基材層主要為PET層，保護層主要為氟膜。

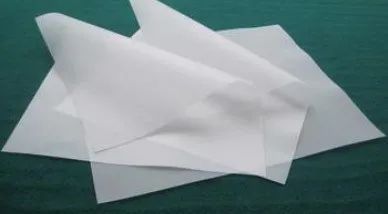

啞光ETFE氟膜

PET基材作為背板材料已有30多年的實際應用歷史，但是，PET材料在濕熱條件下易開裂、脫層，附著力下降，耐候性和耐水汽阻隔性較差。氟膜雖然能夠為背板提供耐候性、耐磨性、阻燃性、阻水性等，但其降解難、容易對環境造成污染。

而聚烯烴材料通過改性加工后可以彌補這些短板，并且聚烯烴相比于PET具有更好的耐水汽阻隔性。因此，用聚烯烴材料全部或部分代替氟膜和/或PET基材，以得到更加綠色環保的光伏背板，同時改善背板的耐候性、耐水汽阻隔性等，是目前光伏背板的一個主要發展應用方向。

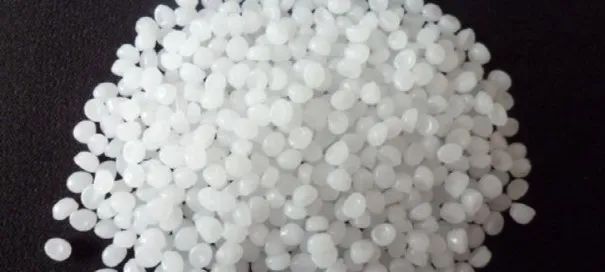

聚烯烴

我國已經成為全球最大的背板生產國，但在實際應用中我國仍以含氟背板為主，而歐洲和日本的非氟背板市場占比更大。因此，我國企業除了生產含氟背板外，還應針對世界各國的不同需求，積極研發和生產其他材料和性能的背板。

本文對聚烯烴類光伏背板的中國專利申請進行分析，具體分析該領域的重點技術，以期對國內光伏背板生產企業的專利申請、保護策略、技術研究和生產應用等方面提供參考。

我國聚烯烴類光伏背板重點專利技術

根據聚烯烴背板的構成材料，將聚烯烴類背板分為無氟無PET的全聚烯烴背板、含氟無PET的聚烯烴背板、無氟含PET的聚烯烴背板、含氟含PET的聚烯烴背板。

聚烯烴背板

無氟無PET的全聚烯烴背板

全聚烯烴背板由于舍棄了傳統背板材料中的PET基材和氟膜，相應的也會損失這兩種材料本身賦予背板的優異性能。因而在制備全聚烯烴背板時，需要對各層聚烯烴材料和或加工工藝進行改進，使其綜合性能滿足太陽能背板在實際應用環境中的需求。

對于聚烯烴材料的選擇和改性

聚烯烴材料作為太陽能背板的基材，在長時間電池板的重力下，容易導致背板韌性不足，造成背板彎曲、破裂、損壞等。

對此，浙江中聚公司在制備雙層全聚烯烴背板時，通過選擇一定熔融指數的茂金屬線性低密度聚乙烯、聚丙烯和一定熔點的乙烯丙烯無規共聚物作為內外層材料，保證了背板的機械強度和韌性，并在外層添加乙烯丙烯無規共聚物，進一步提高背板的韌性。

蘇州度辰公司制備的三層全聚烯烴太陽能背板，上、下層均為聚烯烴樹脂組合物，芯層是以硅烷接枝改性的聚烯烴為主要成分的聚乙烯樹脂組合物，通過硅烷接枝改性提高聚烯烴的耐熱溫度，在改善背板的耐低溫沖擊性、黏結性能、耐透水性能和電絕緣性能的同時顯著改善耐高溫濕熱性能。

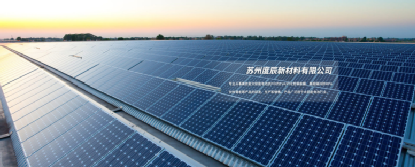

圖源：蘇州度辰公司

蘇州賽伍公司制備的太陽能電池背板包括空氣側保護層、骨架層及膠膜側黏結層，其中，空氣側保護層為改性聚丙烯層，能夠提高背板的表面硬度，改善表層耐劃傷性，同時提供較高的耐熱性能，確保產品壓合過程中不會出現離型簿或離型膜壓痕。

中間的骨架層用聚烯烴共混改性材料替代傳統的PET材料，改善背板的耐水解性和水汽阻隔性，滿足光伏組件在高濕地區下的安全穩定使用;而膠膜側黏結層采用改性聚乙烯層，提高產品與膠膜黏結力。

對于填料的選擇

浙江中聚公司研究了一系列單層或多層聚烯烴背板，通過在聚烯烴層添加不同的填料以改善聚烯烴背板的綜合性能。

例如，用復配的石英粉、硫酸鋇和氮化鈦?zhàn)鳛榫巯N背板的外層填料，提高背板外層對可見光、紫外線和紅外線的反射，進而提高背板的反射率;在雙層聚烯烴背板的外層通過包覆的稀土金屬氧化物和其他填料之間的協同作用，將400nm~920nm波段的光全部反射。

聚烯烴背板

而為了改善光伏背板的散熱性，在全聚烯烴背板內層添加氮化硼納米片和改性氧化石墨烯，提高熱量向外層的傳導，進而提高背板整體的導熱系數和散熱性能。

在聚烯烴背板外層添加鈦酸鉀晶須，提高整體背板的耐熱性能和絕緣性能，以及背板的力學強度和耐光老化性能，另外，在聚烯烴背板內層中添加電壓穩定劑，進一步提高了內層背板的絕緣性和抗光老化性能。

為了提高導熱性和熱穩定性，在背板內層添加納米AIN，并在外層和中層通過特定的添加劑保證了光的透過率和耐變黃性，使太陽能電池組件的工作效率和使用壽命得到提高。

對于工藝的選擇

聚烯烴膜的生產工藝包括熔融共擠出、淋膜工藝等。浙江中聚公司主要是通過熔融共擠出的方式將內外層聚烯烴一體擠出成型，制備不含氟膜和PET基材的全聚烯烴太陽能背板，通過該共擠出方式提高了背板整體的牢固穩定性，避免背板長期在外界惡劣的環境下出現開裂、脫層的風險，提高了太陽能光伏背板的使用壽命。

而蘇州賽伍應用技術股份有限公司采用三層共擠或淋膜工藝，一次成型制備封裝一體化的聚烯烴光伏背板，其中未使用膠水，不需要涂覆烘干過程，因而不存在有機溶劑污染，且加工成本較低，制備的背板具有良好的阻水性能，與太陽能電池片的黏結力好，長期使用未產生光熱老化現象，無腐蝕，耐候性好，長期使用無黃變。

光伏背板示意圖 圖源：蘇州賽伍

無氟含PET聚烯烴背板

PET材料是目前應用最廣泛的背板基材，具有優異的絕緣性能和力學性能，目前很多專利是以聚烯烴材料代替氟膜保護層來制備無氟但含有PET的聚烯烴背板。

例如，蘇州中來公司采用聚烯烴層代替?zhèn)鹘y(tǒng)的氟膜作為保護層制備得到的光伏背板包括耐濕熱老化層、基材層和耐濕熱老化層，其中的耐濕熱老化層為填充改性的聚烯烴層，基材層為PET與PP共混改性的PET層。在改善光伏背板的耐濕熱老化性能的同時，避免了氟膜的環境污染問題。

無氟含PET聚烯烴背板

康維明工程薄膜(張家港)有限公司制備的復合結構無氟光伏背板，外層為PET聚酯薄膜，中間層為聚氨酯樹脂黏合劑，內層為PE薄膜，PE薄膜為添加有Tio阻隔填料的白色聚乙烯薄膜。無氟光伏背板中不含有氟元素，更貼合現有國家對生態及環保的要求，提高光伏背板的環境友好性。

常州大學制備的夜間可發電無氟陽燃太陽能電池背板，第一層為具有夜光功能改性的聚烯烴層第二層為經過增黏改性的陰燃聚酯層，第三層為具有夜光功能改性的聚烯烴層。有效提高了太陽能電池組件的發電效率。

含氟無PET聚烯烴背板

針對PET背板耐水阻隔性能較差的缺陷，有些公司采用聚丙烯代替PET基材作為結構增強層以改善背板的耐濕熱性能和耐候性等，并相應的降低成本。

例如，蘇州尚善公司采用聚丙烯代替?zhèn)鹘y(tǒng)的PET作為基材制備聚烯烴背板，所述背板包括耐候?qū)印⑦B接層、結構增強層和反射層，其中結構增強層為聚丙烯，用其提高背板的耐濕熱性能，耐候?qū)訛閭鹘y(tǒng)的含氟材料層。

蘇州賽伍公司用聚烯烴共混物層代替PET基材制備水汽阻隔膜，水汽阻隔膜包括中間芯層，以及分別設置于所述中間芯層的上下兩側的PET層，所述中間芯層由聚酯、聚烯烴和相溶劑的共混物制備得到。

具有三層結構水汽阻隔膜具有較好的水汽阻隔性以及良好的熱穩定性和機械性能，口以替代現有的背板材料中的PET基材。

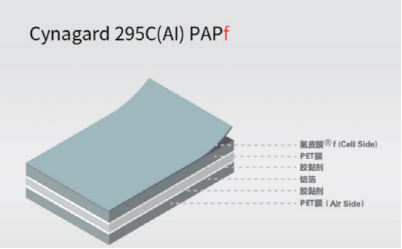

含氟含PET的聚烯烴背板

雖然聚烯烴具有優異的耐水阻隔性、耐候性、黏結性，但是因為光伏組件使用環境的不同，對于光伏背板的性能要求也不相同，例如在我國的西北地區，UV紫外線強烈，非氟背板可能存在變黃、變薄、有裂紋的問題，另外，聚燒烴相對于PET而言，作為基材在耐絕緣性和機械性能方面需要進一步的改進。

因此有很多公司的另一個研發目標是在目前已有的由含氟保護膜和PET基膜組成的光伏背板中，添加一層或多層的聚烯烴層或者替代內外氟保護膜層中的一層，以在保持背板已有的PET基材和氟膜性能的基礎上進一步改善背板的水阻隔性、耐候性以及黏結性等。

聚烯烴作為阻水層

背板的阻水能力影響組件的發電效率以及使用壽命，而氟膜是背板各組成中阻水能力最弱的部件，因此，對于含氟背板耐水阻隔性能的改進尤為重要。

一種改進方式是，在原有的光伏背板結構中增加聚烯烴層作為阻水層以改善背板的阻水性能。如，蘇州賽伍公司制備的高阻水透明背板，其在兩個基體層之間增加聚丙烯層作為高阻隔層顯著提高了背板的透水阻隔性，制備的背板整體水汽透過率可以達到1a/m2·day以下，同時具有優良的而紫外性和濕熱老化性。

蘇州中天公司則是通過結構設計在光伏背板中增加兩層耐候聚烯烴薄膜，背板由耐候外層A、耐候外層B、中間PET基層、內層A及內層B由上至下依次疊加構成。耐候外層B和內層A為耐候型聚烯烴薄膜，耐候外層A為氟膜，內層B為氟樹脂或其他樹脂。該結構設計明顯提高了背板的水汽阻隔性、導熱性、反射率等性能。

另一種改進方式是，用聚烯烴層代替?zhèn)鹘y(tǒng)含氟保護層中的一層。如，蘇州中來公司制備的含氟背板依次包括含氟涂層、PET層、黏合劑層和改性聚烯烴層，其利用改性聚烯烴層代替其中的一層含氟保護層來改善背板的水汽阻隔性、絕緣性和黏結性。

比亞迪公司制備的無PET層的太陽能電池背板，由含氟涂層、絕緣基片層和耐濕熱層依次組成，絕緣基片層為聚酯片。

無PET層的太陽能電池背板

耐濕熱層通過聚烯烴樹脂直接固化形成，所述聚烯烴樹脂中含有熔點低于85℃的茂金屬聚烯烴和有機過氧化物，無需采用黏結劑層，無需添加EVA;

固化過程中茂金屬聚烯烴發生進一步交聯固化，形成的涂層與絕緣基片層具有良好的黏結性能，且具有比EVA更好的耐水汽透過性能，形成的耐濕熱層為白色能發射光，使得太陽能電池背板具有良好的耐水汽透過性。

聚烯烴作為耐候?qū)?/strong>

肇慶東洋鋁業有限公司將聚烯烴層作為E膜層用于光伏背板中，制備高壓光伏背板，包括依次設置的E膜層、膠黏層、聚酯中間層、膠黏層和氟膜層。所述E膜層從上到下依次為中密度聚乙烯層、高密度聚乙烯層和低密度聚乙烯層。E膜層能夠阻隔紫外線，提高光伏組件的耐候性。

聚烯烴作為黏結層

在現有的含氟背板中，氟材料的黏結性較差。為了提高光伏背板的黏接性，蘇州中來光伏公司將聚烯烴黏結層復合到背膜上，將兩者做出一體式結構，有利于與其他部件進行黏結，所述背膜依次包括氟樹脂層、膠黏劑層、基材層、膠黏劑層、聚烯烴黏結層。

江蘇潤華膜業科技有限公司制備的高壓無氣噴涂復合法成型PVDF涂氟背板依次包括底板、中間層、黏結層、保護膜和含氟涂層，其中黏接層為聚烯烴層。采用聚烯烴作為黏接層可以讓背板隔層之間黏接牢固，整體上提升背板的強度，黏接效果更加好。

高壓無氣噴涂復合法成型PVDF涂氟背板

目前，雖然聚烯烴類光伏背板在國外應用較為廣泛，但是在我國的應用相對較少，而隨著各地不斷建起的光伏產業，背板的市場需求不斷增大。

國內企業可以針對太陽能光伏發電應用的地理環境差異，在充分了解聚烯烴類光伏背板的發展?fàn)顩r，以及聚烯烴材料在該領域的實際應用特點的情況下，有針對性的采用聚烯烴類材料改進和/或替換傳統光伏背板中的部分或全部材料，以提高背板質量和性能，適應不同實際環境的需求，拓寬應用范圍。

另外，國內高校和科研院所可以在了解該行業前景的情況下，利用其研發優勢，有針對性地對聚烯烴材料的性能本身進行改進，使其適用于光伏背板領域，并積極尋求與相關企業的合作，進行標準測試和應用生產。

參考資料：聚烯烴類光伏背板中國專利技術分析、光伏產業通
