當前位置: 首頁 > 光伏 > 行業要聞

對戶用光伏設計提出要求 山東省出臺《低壓分布式光伏計量采集典型設計方案》!

中國電力網發布時間:2022-03-02 08:55:48

2021年11月8日,媒體報道:山東省德州市臨邑縣張家廟村光伏項目正式接入電網,這也標志著山東省首個屋頂光伏規模化“集中匯流”項目并網成功。

2022年1月22日,國家能源局山東監管辦公室發布《關于做好 2022年春節及重大活動期間電網安全穩定運行工作的通知》,通過遠程控制器實現戶用光伏項目參與調度。

隨著整縣推進的開展,能后參與調度的“集中匯流”模式,將成為山東省戶用光伏的主流模式。

日前,山東省出臺了《低壓分布式光伏計量采集典型設計方案》,對不同規模低壓分布式(主要是戶用光伏)的設計提出了要求。

根據文件,為了保障國家整縣屋頂分布式光伏規?;_發試點工作順利開展,要實現可觀、可測、可控。因此,2022 年底前要實現:

1)完成低壓分布式光伏高頻采集通信全覆蓋,具備低壓分布式光伏上網負荷日預測能力;

2)新增光伏用戶具備遠程即時控制和柔性控制能力,全部低壓分布式光伏用戶具備遠程控制能力。

要實現上述目標,低壓分布式光伏計量采集需要安裝的主要設備包括:采集終端、智能電能表、電流互感器、智能斷路器、防/反孤島保護裝置等

一、計量裝置配置

根據低壓分布式光伏電網消納方式的不同,結合裝機容量,制定以下四種典型設計。

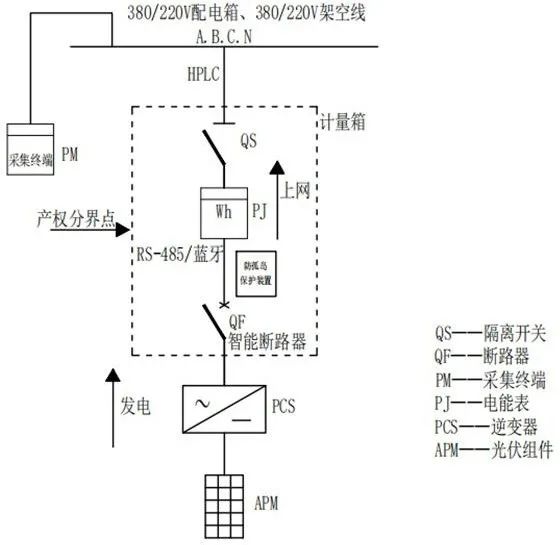

1、0~30kW 全額上網典型設計

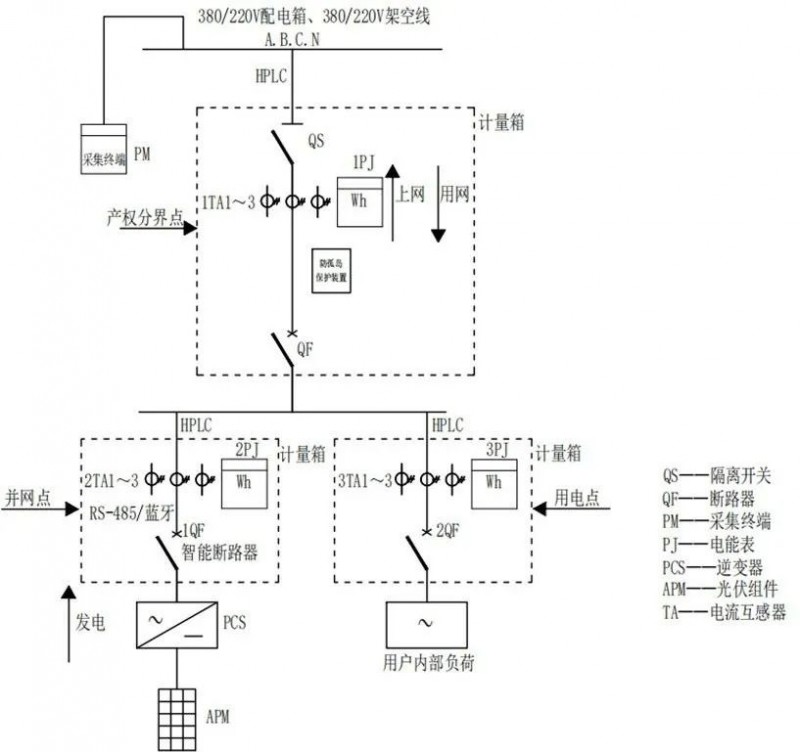

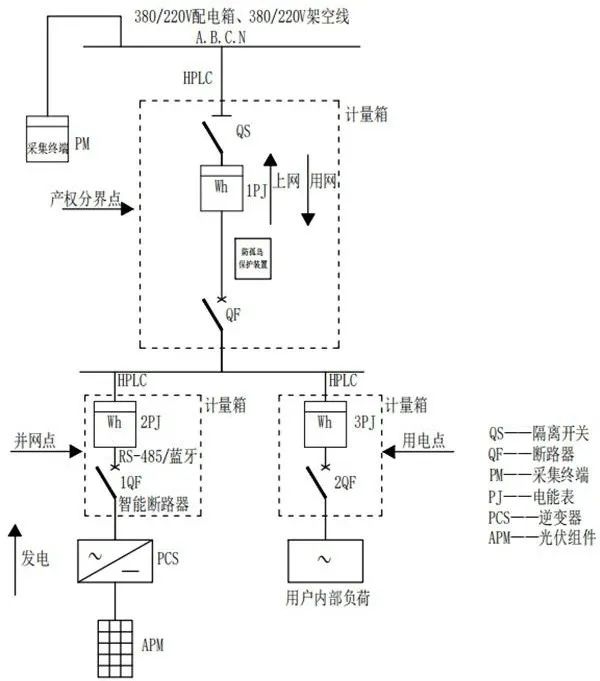

2、0~30kW 自發自用、余電上網典型設計

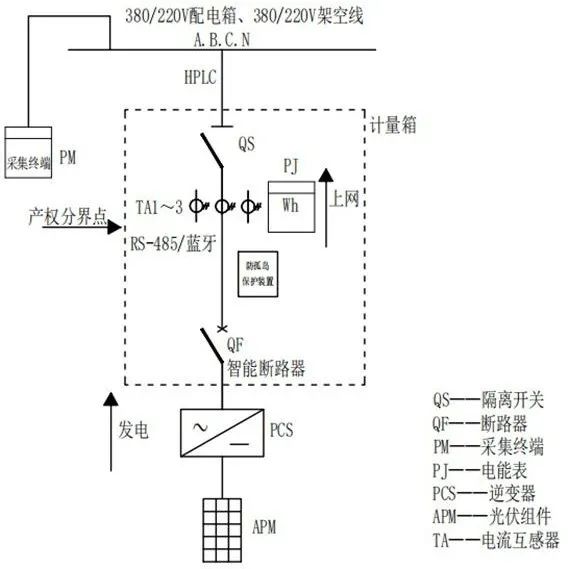

3、30kW 以上全額上網典型設計

4、30kW 以上 自發自用、余電上網典型設計

二、通信組網

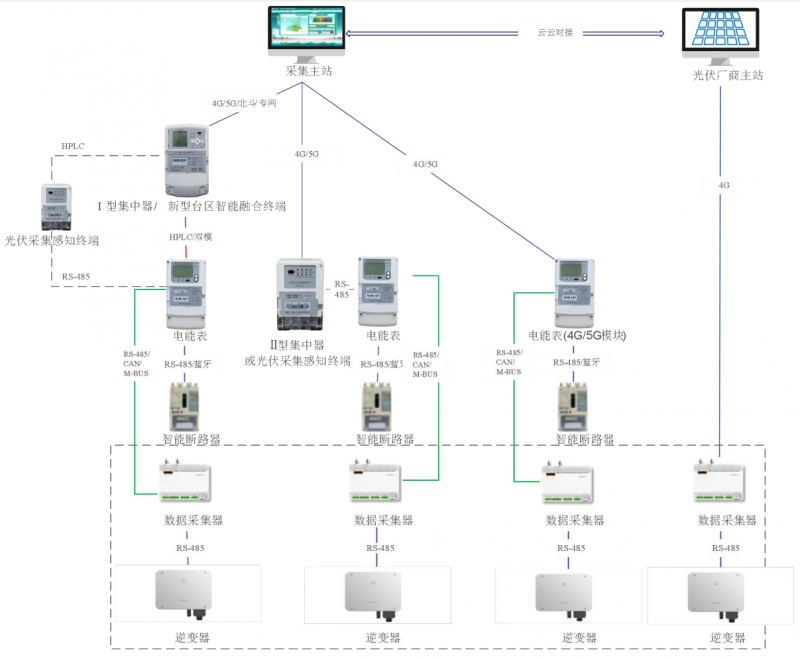

低壓分布式光伏采集通信包含遠程和本地通信方式。光伏采集通信組網方式包括 4 種,如下圖所示。

三、并網運行控制方式

(一)即時控制

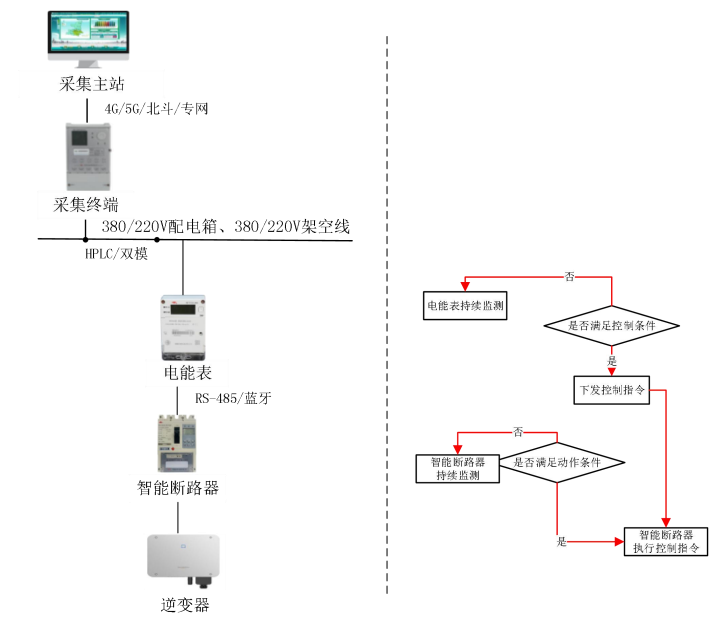

1.電能表/智能斷路器控制

圖:電能表/智能斷路器控制鏈路圖

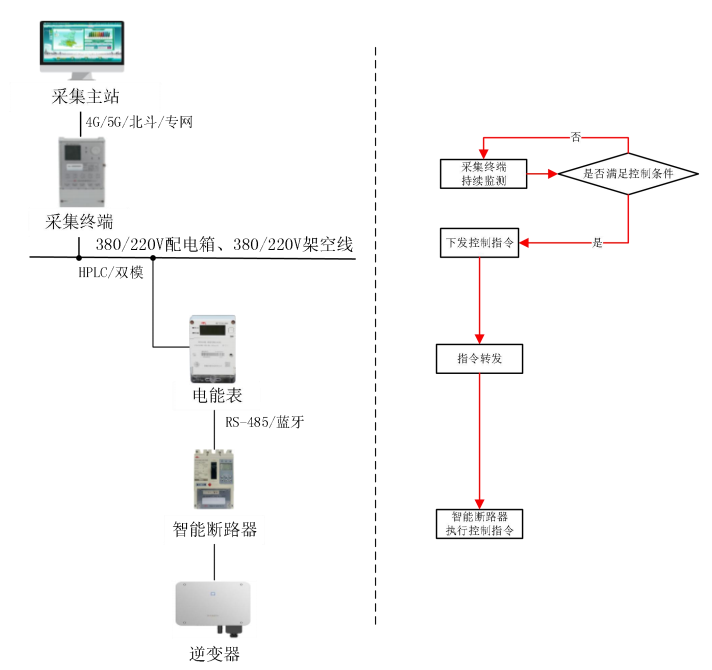

2.采集終端控制

圖 :采集終端控制鏈路圖

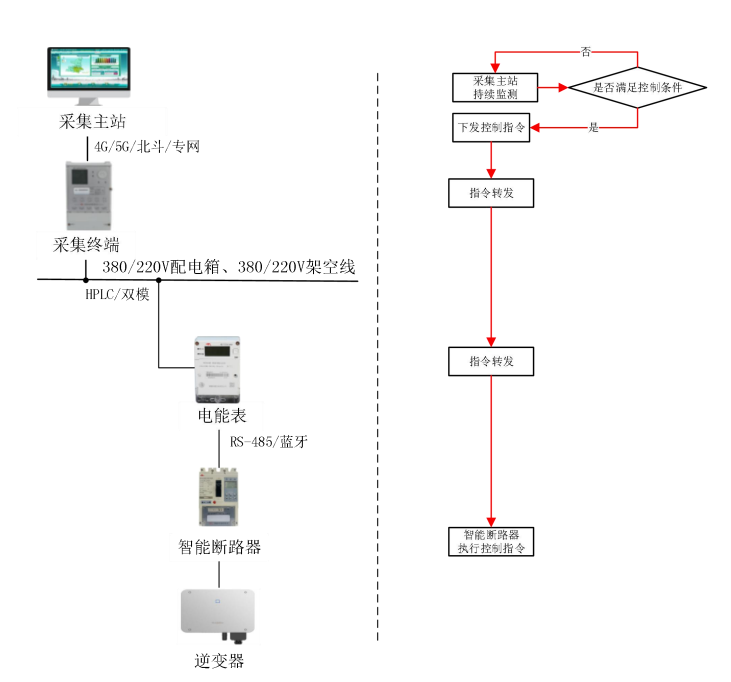

3.采集主站控制

圖:采集主站控制鏈路圖

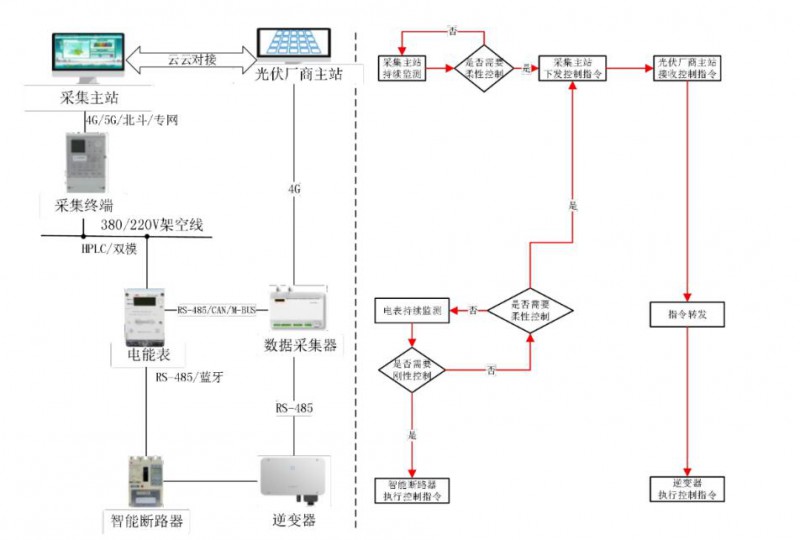

(二)柔性控制

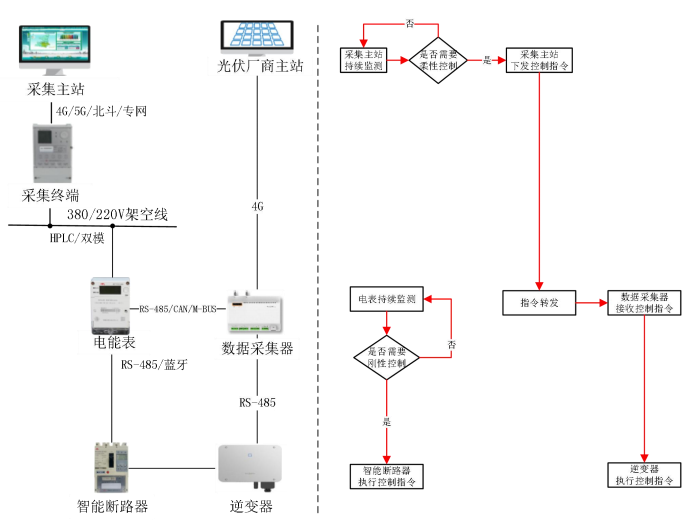

1.直接控制

圖:直接控制逆變器鏈路圖

2.間接控制

原標題:山東出臺新戶用典型設計 需要配齊這些設置
