之前熱播的《老中醫》，小編也是追了一段時間，不僅被老中醫的醫德所深深折服，更對中醫文化的底蘊贊嘆不已。所謂“望聞問切”，“切”即為診脈，也就是從病人的脈動診斷病情，著實厲害。說到光伏逆變器，在運維的過程中，它們可不就是我們的病人么？需要時刻關切它們的健康狀況，并適時給出相應的“治療”方案（解決方案）。小編今天要聊到的，就是如何通過監控光伏發電曲線來診斷逆變器的“健康”狀況。

　　下面小編就以采用了盛能杰8臺10KW-50KW機型設計的230KW案場為例，來看看該如何從逆變器的發電曲線診斷逆變器的運行狀況：

　　圖1中，從每臺逆變器的實時發電曲線來看，總體發電正常，沒有出現故障停機現象，但有一條發電曲線出現削頂，我們不妨把這臺逆變器單拉出來觀察：

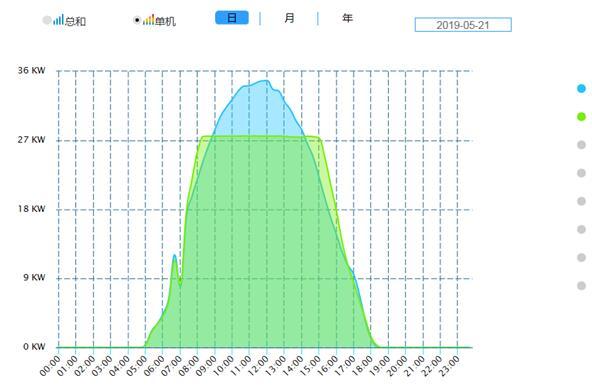

　　如圖2所示，在08:20-15:00之間，這臺50KW機器一直處于限功率狀態，而另一臺50KW機器卻未出現限功率現象，由此可判斷該機器出現了發電問題。經最終確認，此機器為風扇卡塞引發散熱功能異常，從而導致的保護性限功率現象。

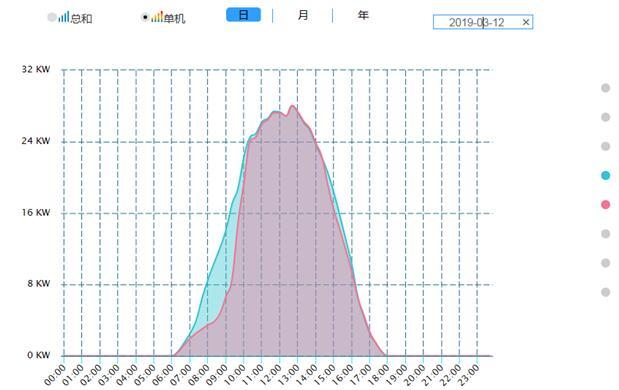

　　圖3所示為兩臺SE-30kw設備的發電曲線圖，從中我們不難發現：在6:00-10:00時間段內，紫色機器發電量偏低，經對比，證實為紫色部分組件過于靠近女兒墻導致在上午時間段部分組件被遮擋，從而出現發電量偏低的情況。

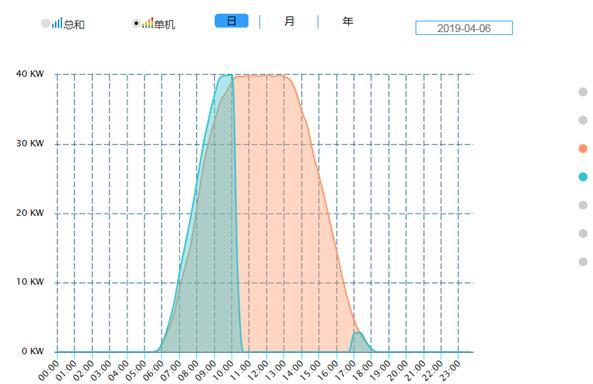

　　圖4所示兩臺SE-50kw設備顯示藍色機器在10:40分左右出現停機，經確認故障為維護人員檢修交流配電柜時，斷開此臺逆變器交流斷路器所致。經檢修，機器已于16:40重新并網。

　　以上只是簡單介紹了逆變器的實時發電曲線在監控電站運行情況中所起的作用，從中可以看出，實時發電曲線相較于生冷的故障代碼，更能形象地反映出一個電站的運行情況。這些曲線不僅能告訴你哪臺機器有問題，在什么時間出現了問題，還能通過與過往發電曲線的對比，讓用戶及時了解電站是否需要維護，以及設計上是否需要升級等。

　　只要掌握了這些逆變器的發電“脈象”，小編相信人人都可以成為一個合格的電站“老中醫”。
