引言：思路決定出路，優設計實現高可靠

就像鋼鐵航母遠比木船更能遠航、更堅實可靠，思路決定了出路，組件載荷性能也是靠設計和制造出來的。先看一組對比：

5月31日，友商公布了一組風洞測試結果，顯示其超大尺寸組件(2.38×1.30m)僅能通過風速為45m/s的破壞性試驗，而大尺寸組件(2.26×1.13m)的極限值在60m/s。

7月19日，天合光能聯合第三方權威機構鑒衡認證對210至尊670W雙玻組件(2.384×1.303m)也進行了風洞測試，結果顯示，組件通過了62m/s，相當于17級超強大風的極限風速考驗。

兩款組件(2.384×1.303m)大小相同，測試結果卻大相徑庭，為什么?答案很簡單，設計不同。比起友商，天合光能在看到伴隨尺寸增加帶來的載荷挑戰的同時，早已進行了充分、透徹、全面的研究，并完成了設計優化，確保670W至尊組件具備同樣出色的機械可靠性。

要點1—創新技術無損切割(NDC)全面應用，提高抗隱裂能力

引領行業，天合光能的210至尊系列產品，全面應用了先進的無損切割技術，比起行業傳統激光切割工藝，最小電池單元的抗彎強度與整片電池基本相當，即每個最小電池單元的機械強度均達到最高水平，使210至尊組件的抗隱裂能力相對業內常規產品有了質的飛躍。

要點2—找準最薄弱點，優化設計，承載力提升27%

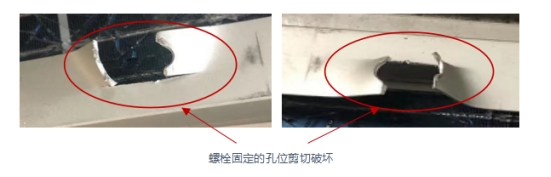

當遭受大風等外界壓力時，組件的破壞都是從最薄弱點開始的，即連接處的C面。這在兩家主流廠家的風洞測試中，得到了同樣的驗證結果：組件失效均為螺栓固定的孔位剪切破壞。因此，提高最薄弱點的承載力，是提高組件抗載荷能力最有效和最經濟的方式。

1、優化邊框設計

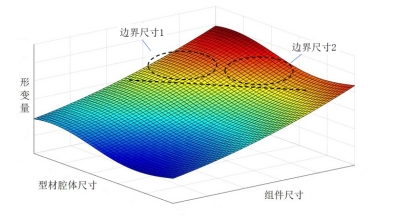

主要做法為增加邊框壁厚、增大型腔，采用高強度鋁合金材質，確保組件具備超高結構強度。而通過對截面腔體尺寸、組件尺寸和組件形變量的交叉有限元分析得知，優化型材腔體尺寸，擴大了組件尺寸的邊界條件，使得大組件依然具備優秀的載荷能力。

2、增大螺栓墊片

增大螺栓墊片即增大螺栓與組件接觸的有效面積，可以有效提高最薄弱連接點處的承載能力。據估算，采用20-24mm大螺栓墊片，有效直徑可增加11.2%-15.5%。

在1、2兩種方案下，根據連接處抗力計算公式

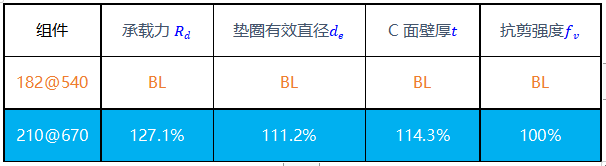

簡單計算便可得出對應承載力。不難看出，210@670W組件在最薄弱連接處的承載力約為182@540W組件的1.27倍。也就是說，相同風壓下，670W至尊組件連接點雖受力增加20%，但優化設計后的連接處承載力卻提升27%，可靠性得到進一步增強!

再以青海省作為項目實例說明，取全省最大基本風壓0.5kN/m2為計算值，參考規范GB5009-2012《荷載規范》、GB 50429-2007 《鋁合金結構設計規范》、NB/T10115-2018《光伏支架結構設計規程》可知，全省范圍內節點處作用力遠小于組件連接處承載力，三款參考組件都處于安全狀態。(下表綠色數字部分)

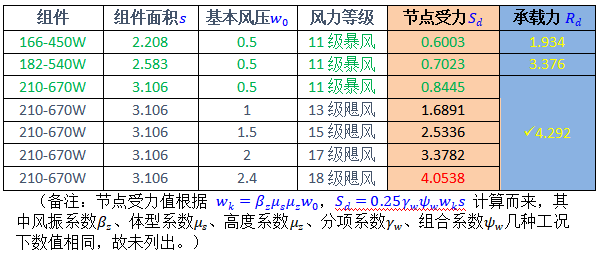

假設風力等級繼續提高、風壓加大，可從下表看到，670W至尊組件最大承載力4.292kN，足以承受堪比18級大風的節點受力。這與風洞實驗室環境下，至尊670W組件通過17級超強大風的極限風速考驗得結果基本一致，其機械可靠性得到實驗室與項目應用兩種環境下的雙重驗證!

要點3—極端環境，采用螺栓+壓塊安裝方式

光伏應用的全球化及場景多元化對組件性能提出了更高需求，比起組件設計，安裝方式對可靠性的保障同樣至關重要。針對高緯度地區特別是惡劣的大風大雪地區，可采用螺栓+壓塊的連接方式，確保雙重保護。

Ø 總結

近十多年來，硅片尺寸從125mm發展到210mm，組件功率從不到300W提高到670W，光伏發電度電成本順勢下降了87%,全行業在為光伏發電加速替代煤炭、原油等化石能源，成為真正能夠走入尋常百姓家的清潔能源的道路上，不斷努力探索著、進步著。

樹木在森林中相依偎而生長，星辰在銀河中因輝映而璀璨。天合光能將始終秉承開放創新的企業態度，一如既往致力于探索研發更好的產品，致力于生態聯合、優勢互補、攜手共進，提出問題更解決問題，共推行業發展!
